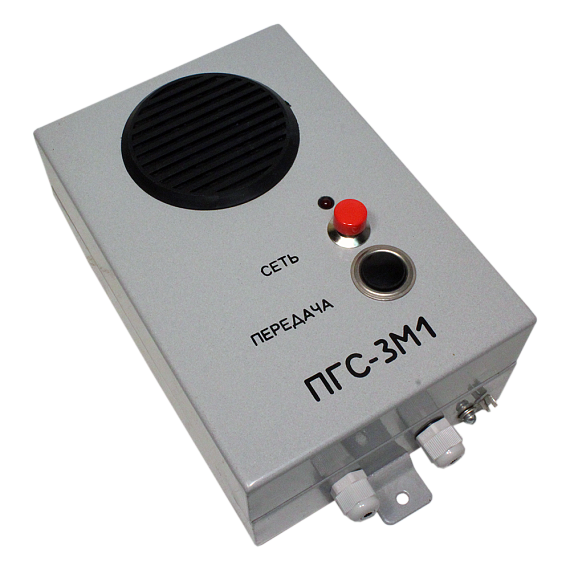

ПГС-3М1 прибор громкоговорящей связи

Предназначен для организации оперативной громкоговорящей симплексной связи между производственными объектами промышленных предприятий. Конструктивно выпускается в металлическом корпусе, состоит из блока питания, усилителя приема, усилителя передачи, общего для обоих усилителей линейного трансформатора и динамической головки 3ГДШ-32Р-16С. Усилитель приема через выходной трансформатор нагружается головкой громкоговорителя 3ГДШ-32Р-16С. Усилитель передачи двухкаскадный, в качестве микрофона используется та же головка 3ГДШ-32Р-16С. Включенный прибор находится в режиме "ПРИЕМ", линейный трансформатор подключен к входу усилителю приема. Сигнал из линии поступает на линейный трансформатор, усиливается и поступает на громкоговоритель. Переключение прибора в режим "ПЕРЕДАЧА" осуществляется нажатием соответствующей кнопки. При этом напряжение с микрофона через усилитель передачи и линейный трансформатор передается в линию. Напряжение питания: ~220В, 50Гц. Потребляемая мощность: не более 18ВА. Выходная мощность усилителя приема: 3ВА. Рабочий диапазон частот усилителей приема и передачи: 400...4000Гц. Коэффициент нелинейных искажений усилителей приема и передачи при номинальном выходном сигнале: не более 8%. Неравномерность частотных характеристик усилителей приема и передачи: не более ±6дБ. Чувствительность по входу усилителя приема: 0,7В. Чувствительность по входу усилителя передачи: 5мВ. Выходное напряжение усилителя передачи: 1,0В. Активное сопротивление соединительной линии: не более 600Ом. Количество приборов, включаемых в одну соединительную линию: 2...10шт. Степень защиты: IP50. Климатическое исполнение: У2. Диапазон рабочих температур: -10...+40°С. Габаритные размеры: 240х140х100мм. Масса: 3,5кг.
