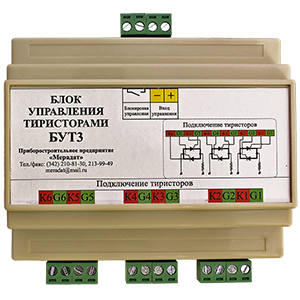

Трехфазный блок управления внешними тиристорами, предназначен для управления мощностью на нагрузке методом широтно-импульсной модуляции или методом распределенных сетевых периодов при использовании совместно с регуляторами «Термодат», когда нагреватели и силовые элементы уже имеются и требуется лишь организовать регулирование. Может применяться с любым другим регулятором, метод управления мощностью определяется регулятором. Ко входу подключается управляющий прибор, к выходам - внешние тиристоры. Схема управления построена на базе оптосимистора МОС3082, имеющего оптическую развязку цепи управления от силовой цепи и детектор прохождения напряжения через ноль. Выходные тиристоры открываются в момент, когда напряжение на них близко к нулю, поэтому блок создает минимальные помехи в сети. В блоке имеются контакты блокировки, которые при нормальной работе должны быть замкнуты перемычкой. Входное напряжение: =12...30В. Выходное напряжение: ~30...380В. Выходной ток: не более 1А. Конструктивное исполнение: в пластмассовом корпусе для крепления на DIN-рейку. Габаритные размеры: 107х93х59мм. Масса: 0,5кг.
