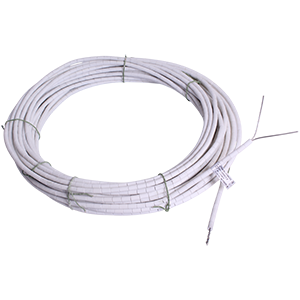

ТХА-1199/53/Н/1/20000мм/1,2мм/-40...+1100°С преобразователь термоэлектрический

Высокотемпературная бескорпусная (поверхностная) гибкая термопара неразборной конструкции с изоляцией из керамических бус (фарфоровых изоляторов) марки МКР по длине рабочей части. Применяется для работы в котельных установках, муфельных печах, различных печах обжига, термообработки, плавки и др., в газотурбинных установках. При монтаже в труднодоступных местах допускается изгиб. Ввиду негерметичности и отсутствия защиты термоэлектродов отличаются непродолжительным сроком эксплуатации. Номинальная статическая характеристика: ХА(К). Диаметр бус: 3мм (для термоэлектрода диаметром 0,3мм и 0,5мм) или 5мм (для термоэлектрода диаметром 0,7мм, 1,0мм, 1,2мм). Показатель тепловой инерции: 0,8...1,7с. Электроподключение: свободные концы. Маркировка положительного электрода термопары: красный цвет на выводе термоэлектрода. Структура обозначения: Тип (ТХА-1199 - преобразователь термоэлектрический хромель-алюмелевый); Количество спаев чувствительного элемента (1 - по умолчанию не указывается, 2); Тип взрывозащиты (при наличии); Вид клеммной головки (не указано - отсутствует); Исполнение (53 - бескорпусная гибкая термопара в керамических бусах); Вид рабочего спая (Н - не изолирован); Класс допуска (1, 2); Длина монтажной части в мм (100...20000); Диаметр термоэлектрода в мм (0,3; 0,5; 0,7; 1,0; 1,2); Диапазон измерений (-40…+1100°С).
