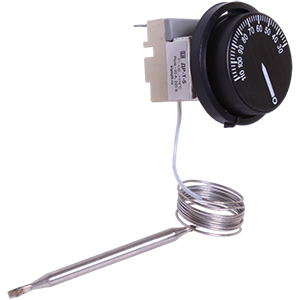

Предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (приборами нагрева или охлаждения), а также для включения сигнальных устройств. Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали, наполненый специальной жидкостью. При повышении или при понижении температуры жидкость изменяет свой объем (расширяется или сжимается) и через капиллярную трубку воздействует на сильфон, который передает усилие на контактные группы. Одна группа контактов замыкается при понижении температуры, вторая - при повышении. Нагрузочная способность контактов: ~220В х 16А (для активной нагрузки). Установка температуры срабатывания производится при помощи поворотной шкалы. Дианазон регулирования: +30...+110°С. Дифференциал: ±6°С. Монтаж: щитовой. Габаритные размеры измерительного блока: 62х51х51мм. Длина капилляра: 870мм. Длина термобаллона: 85мм. Диаметр термобаллона: 6мм. Вес: 0,084кг.
