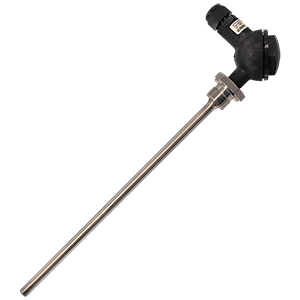

Проволочные термопары с коммутационной головкой, предназначены для измерения температуры твердых, жидких и газообразных сред. Номинальная статическая характеристика: ТХК(L), хромель-копель. Диапазон измеряемых температур: -40…+600°С. Диаметр монтажной части: 8мм. Присоединительная резьба: M20х1,5. Размер под ключ: 27мм. Материал защитной арматуры: сталь 12Х18Н10Т. В обозначении указывается: Количество чувствительных элементов (не указано - один ЧЭ, 2 - два ЧЭ); Тип датчика температуры (ДТП); Код номинальной статической характеристики (K - ХА (хромель-алюмель), L - ХК (хромель-копель)); Конструктивное исполнение (105 - датчик с коммутационной головкой и неподвижным штуцером); Конструктивное исполнение коммутационной головки (не указано - стандартная, Л - увеличенная); Исполнение рабочего спая (0 - изолированный, 1 - неизолированный); Код диаметра термоэлектрода (0 - 0,5мм, 1 - 0,7мм, 2 - 1,2мм); Код материала коммутационной головки (0 - пластмасса, 1 - металл); Код материала защитной арматуры (0 - сталь 12Х18Н10Т); Длина монтажной части в мм (60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000).
ДТПХхх5 термопары с коммутационной головкой
ДТП преобразователи термоэлектрические. Руководство по эксплуатации. КУВФ.405220.004 РЭ.pdf
