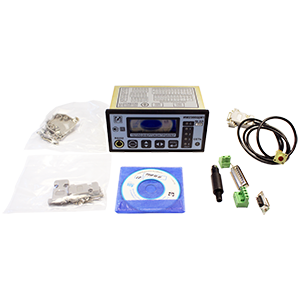

ИМ2300ЩМ1-2C4I2R-3-42-RS485-ПК теплоэнергоконтроллер

Предназначены для измерений выходных сигналов измерительных преобразователей параметров контролируемой среды и последующих расчетов количества теплоносителя, тепловой энергии, расхода газа, расхода жидкости. Варианты входных каналов: унифицированные токовые 0-5мА, 0-20мА, 4-20мА (0...8 каналов) или унифицированнные напряжения 0-5В, 0-10В (0...4 канала); частотные или числоимпульсные (0...5 каналов); дискретные (0...4 канала); термометров сопротивления с градуировками 50П, 100П, 500П, Pt100, Pt500, 50М, 100М (0...4 канала). Суммарное число каналов: для исполнения Н1 - 8, для исполнения Н1(5F2I4R) - 11, для исполнения ЩМ1 -10, для исполнения ЩМ1-Ех - 6, для исполнений DIN и ВМ = 6, для исполнения ИРР - 1. Степень защиты: IP30. Диапазон рабочих температур: 0...+40°С. Габаритные размеры исполнения ЩМ1: 144х72х90мм. Вес: 0,8кг. Структура обозначения: Модель (ИМ2300); Исполнение (Н1 - настенное, ЩМ1 - щитовое, DIN - с установкой на DIN-рейку, ВМ - с выносным измерительным модулем и установкой на DIN-рейку, ИРР - одноканальное исполнение); Количество числоимпульсных или частотных каналов (хF, где х=0...5); Количество комбинированных токовых или числоимпульсных каналов (хC, где х=0...4); Количество токовых каналов (хI, где х=0...8); Количество каналов термометров сопротивления (хR, где х=0...4); Код функционального назначения (1 - тепловычислитель в составе теплосчетчиков воды, 2 - тепловычислитель в составе теплосчетчиков пара, 3 - газовый корректор-вычислитель объема газа в стандартных условиях, 4 - программирование по заказу, 5 - программирование потребителем); Код модификации по источнику питания (2 - без источника питания расходомеров, 3 - с источником питания расходомеров); Опции (ПК - программа IMProgram и кабель для программирования, RS485 - дополнительный (второй) интерфейс RS485, 42 - токовый выход 4-20мА, 42х2 - два токовых выхода 4-20мА, ML - канал MicroLan).
