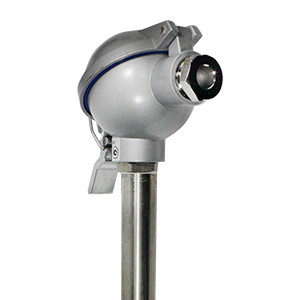

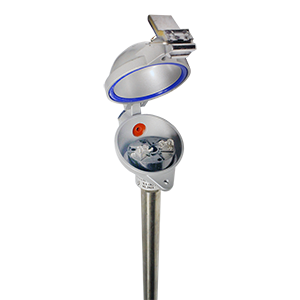

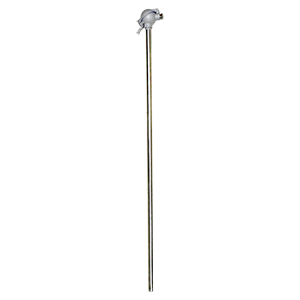

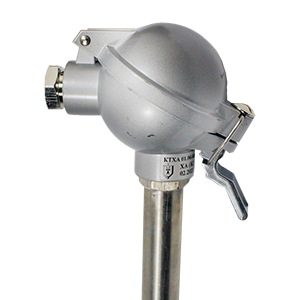

Предназначены для измерения температуры жидких и газообразных сред, не разрушающих материал защитного чехла. Имеют разборную конструкцию без монтажных элементов. Для установки на объекте контроля рекомендуется использовать передвижные штуцеры ЮНКЖ031, ЮНКЖ041, передвижные фланцы ЮНКЖ030. Номинальное условное давление: 0,1МПа. Группа вибростойкости: V3. Климатическое исполнение: УХЛ2. Структура обозначения: Тип датчика (КТ - кабельный термопреобразователь); Номинальная статическая характеристика (ХА, ХК, НН, ЖК); Вид взрывозащиты (не заполнено - взрывозащита отсутствует, Exi - искробезопасная цепь с маркировкой 0ExiaIICT6X, Exd - взрывонепроницаемая оболочка с маркировкой 1ExdIICT6); Код модификации (01.06 - без монтажных элементов); Код кабельного ввода (0 - штатный, прочие варианты - см. вложенный файл); Код узла коммутации (20 - алюминиевая головка IP65, прочие варианты - см. вложенный файл); Класс допуска (к0, к1, к2); Код выходного сигнала (не заполнено - аналоговый сигнал в соответствии с НСХ, прочие варианты - см. вложенный файл); Код исполнения рабочего спая (Н - неизолированный, И - изолированный); Количество пар термоэлектродов (не заполнено - одна, 2 - две); Код материала защитной арматуры (С10 - сталь 12Х18Н10Т, С13 - сталь 10Х17Н13М2Т, Т310 - сталь AISI 310, Т75 - сплав ХН45Ю, Тapm - сплав APM Kanthal); Наружный диаметр в мм (14, 16, 20); Монтажная длина в мм (50....3150).
