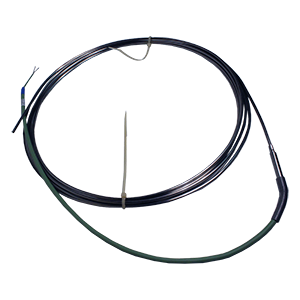

КТХА02.01-050-к1-И-Т310-3-200/650 датчик температуры

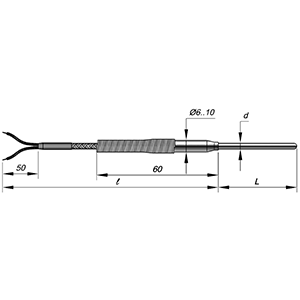

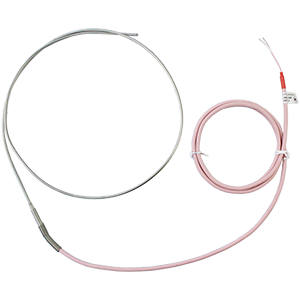

Кабельные термоэлектрические преобразователи, предназначены для измерения температуры жидких, газообразных и сыпучих сред, не разрушающих материал защитного чехла, а также твердых тел. Применяются на объектах со сложной геометрией и в труднодоступных местах, например - для контроля температуры стенок энергетичесаких котлов. Для размещения рабочего спая в нужной зоне допускается изгибать датчики вплоть до сворачивания в петлю или в спираль. Выводы термоэлектродов удлиняются с помощью удлинительного провода. Место соединения помещено в переходную втулку и загерметизировано. На свободных концах провода может быть установлен термопарный разъем. Для монтажа датчиков на объекте рекомендуется использовать передвижные штуцеры ЮНКЖ031 с сальниковым уплотнением, рассчитанные на номинальное давление 1,0МПа. Структура обозначения: Тип датчика (КТ - кабельный термопреобразователь); Номинальная статическая характеристика (ХА, НН, ЖК, ХК, МК); Вид взрывозащиты (не указано - взрывозащита отсутствует, Exi - искробезопасная цепь с маркировкой 0ExiaIICT6X); Модификация (02.01 - датчики с удлинительными проводами без монтажных элементов); Код узла коммутации (0 - свободные концы 50мм, 2 - вилка мини-разъема, 4 - вилка стандарт-разъема); Код варианта исполнения проводов (см. файл описания); Класс первичного преобразователя (к0, к1, к2); Код исполнения рабочего спая (О - открытый, Н - неизолированный, И - изолированный); Количество пар термоэлектродов (не указано - одна, 2 - две); Код материала наружной оболочки (С10 - 12Х18Н10Т, С321 - AISI 321, С316 - AISI 316, Т310 - AISI 310, Т446 - AISI 446, Т600 - INCONEL 600, Т740 - ALLOY 740); Диаметр рабочей части в мм; Монтажная длина в мм; Длина удлинительных проводов в мм. Подробное описание - во вложенных файлах.
