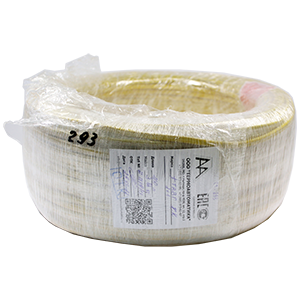

Термоэлектродные компенсационные провода ПТВВГ предназначены для исключения влияние температуры окружающей среды на свободные концы термопреобразователя (термопары) при подключении его к измерительному прибору. Применяются для прокладки внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах, в местах, где требуется повышенная гибкость провода при монтаже. Провода рассчитаны на эксплуатацию при температуре окружающей среды от -40°С до +70°С. Предельно допустимая влажность - 98% при температуре 40°С. В цепь термопары компенсационные провода включаются с соблюдением знака полярности. Жилы маркируются цветными нитями. Состоит из: термоэлектродной проволоки, ПВХ изоляции, ПВХ оболочки. П - провод. Т – термоэлектродный. В - поливинилхлоридная изоляция. В - поливинилхлоридная оболочка. Г – гибкая жила. М - положительная жила медь (красный), отрицательная жила сплав константан (коричневый). 2 - количество жил. 2.5 - сечение жилы.
