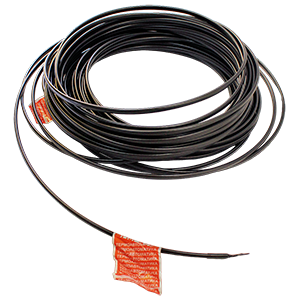

Термоэлектродные удлинительные, компенсационные провода предназначены для того, чтобы исключить влияние температуры окружающей среды на свободные концы термопреобразователя (термопары) при подключении его к измерительному прибору. Провода ПТВВГТ (ПТВВТГ) рассчитана на эксплуатацию при температуре окружающей среды от -40 до +105°С. Предельно допустимая влажность воздуха: 98% при температуре +40°С. Применяются для прокладки внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах, в местах, где требуется повышенная гибкость провода при монтаже. В цепь термопары компенсационные провода включаются с соблюдением полярности. Расшифровка обозначения: П - провод; Т – термоэлектродный; В - поливинилхлоридная изоляция; В - поливинилхлоридная оболочка; Г – гибкая жила; Т – теплостойкий; Х - положительная жила сплав хромель; А - отрицательная жила сплав алюмель; 2 - количество жил; 1,5 - сечение жилы в мм2.
