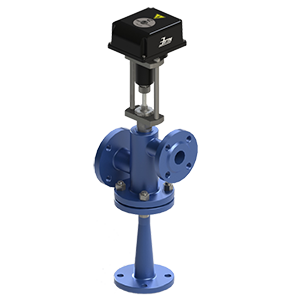

Предназначен для применения в местных и центральных тепловых пунктах в системах теплоснабжения, осуществляя качественно-количественное регулирование смешения теплоносителя в качестве эжекционных насосов с регулируемым расходом рабочего потока и коэффициентом рабочего сопла. Являются трехходовыми эжекционными насосами с регулируемым сечением сопла, выполняющими роль узлов смешения с исполнительным механизмом с типом питания «Б». Используются с регуляторами температуры с сопряжением через выход типа «сухой контакт» (релейный беспотенциальный выход) или открытый коллектор выходного транзистора. Номинальное давление: 16 МПа. Диаметр сопла (воронки): 8 мм. Диаметр камеры смешения (горловины): 20 мм. Условный ход затвора: 8 мм. Условная пропускная способность Кvу: 2,42 м3/час. Максимальная температура регулируемой среды Тмакс.: 150 °С. Тип исполнительного механизма: электрический прямоходный. Питание исполнительного механизма тип "Б": ~ 230В, 50Гц, постоянно включено, потребляемая мощность 30 ВА. Сигнал управления механизмом: управление трехпозиционное. Беспотенциальный сигнал «сухой контакт» или «открытый коллектор». Скорость перемещения штока затвора: от 4 до 20 мм/мин. Основной конструкционный материал: - корпуса: сталь обыкновенного качества по ГОСТ 380; - запорного узла (затвора): сталь коррозионностойкая по ГОСТ 5632; - уплотнения штока плунжера: резина термостойкая до 150°С.
