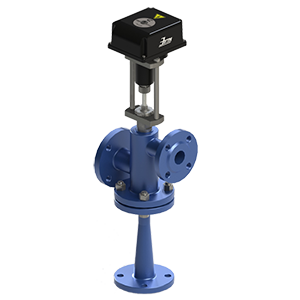

Предназначен для применения в местных и центральных тепловых пунктах в системах теплоснабжения, осуществляя качественно-количественное регулирование смешения теплоносителя в качестве эжекционных насосов с регулируемым расходом рабочего потока и коэффициентом рабочего сопла. Являются трехходовыми эжекционными насосами с регулируемым сечением сопла, выполняющими роль узлов смешения с исполнительным механизмом с типом питания «В». Используются с регуляторами, имеющими релейные выходы способные коммутировать цепи переменного напряжения 230В или имеющими выходные сигналы управления переменного напряжения 230В. Номинальное давление: 16 МПа. Диаметр сопла (воронки): 10 мм. Диаметр камеры смешения (горловины): 25 мм. Условный ход затвора: 10 мм. Условная пропускная способность Кvу: 3,75 м3/час. Максимальная температура регулируемой среды Тмакс.: 150 °С. Тип исполнительного механизма: электрический прямоходный. Питание исполнительного механизма тип "В": ~ 230В, 50Гц, во время подачи сигнала, потребляемая мощность 36 ВА. Сигнал управления механизмом: управление трехпозиционное сигналом ~ 230В, 50Гц. Скорость перемещения штока затвора: от 4 до 20 мм/мин. Основной конструкционный материал: - корпуса: сталь обыкновенного качества по ГОСТ 380; - запорного узла (затвора): сталь коррозионностойкая по ГОСТ 5632; - уплотнения штока плунжера: резина термостойкая до 150°С.
