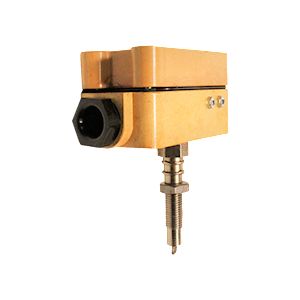

Предназначены для коммутации электрических цепей при достижении температурой контролируемого объекта заданного значения (уставки) в системах контроля, регулирования и управления технологическими процессами. Принцип действия основан на преобразовании изменения температуры контролируемой среды в изменение объема термометрической жидкости, которое вызывает перемещение чувствительного элемента (сильфона), передаваемое контактным группам реле. Диапазон настройки уставок: +30…+150°С. Предел допускаемой абсолютной основной погрешности срабатывания: не более ±2°С. Зона возврата: не более 2°С. Тип выходного сигнала: «сухой контакт». Род тока: постоянный. Вид нагрузки: активная, индуктивная. Напряжение: 24±2,4В. Номинальный ток: 5...150мА. Максимальный коммутируемый (пусковой) ток: 1А. Маркировка взрывозащиты: 0ExiaIICT5Х. Характеристики модификации РТ-304-1-НЗ: подключение к процессу - М8х1; одна контактная группа, нормально замкнутая; длина погружной части - 51мм.
