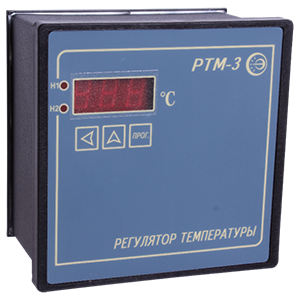

РТМ-3-1-1 регулятор температуры

Предназначен для измерения и регулирования температуры в различных областях применения. Выполняет позиционное регулирование с отображением результатов измерения на трехразрядном знаковом светодиодном индикаторе. Установка параметров регулирования производится с трехкнопочной клавиатуры с контролем по знаковому индикатору. Заданные параметры сохраняются в энергонезависимой памяти. Диапазон измерения и регулирования зависит от типа датчика. Для датчика с НСХ ТХА ХА(К): -80…+999°C. Закон регулирования: 2-позиционный, 3-позиционный. Выходные устройства: две независимые контактные группы реле. Нагрузочная способность контактов: ~242В х 3А. Логика работы выходных устройств: прямой гистерезис ("нагрев"). Напряжение питания: ~220В, 50Гц. Температура окружающей среды: 0...+40ºС. Климатическое исполнение: УХЛ4.2. Габаритные размеры щитового исполнения: 96х96х76мм. Масса: 0,5кг. Структура обозначения: Модель (РТМ-3 - регулятор температуры); Тип входного сигнала от датчика температуры (1 - ТХА, 2 - ТХК, 3 - ТПП, 4 - ТПР, 5 - 50М, 6 - 100М, 7 - 50П, 8 - Pt50, 9 - 100П, 10 - Pt100, 11 - ТЖК, 12 - 0-5мА, 13 - 4-20мА, 14 - 0-10В); Тип корпуса (0 - щитовой со степенью защиты IP20, 1 - щитовой со степенью защиты IP54, 2 - настенный со степенью защиты IP54).
