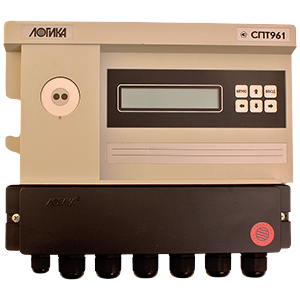

Предназначен для измерения электрических сигналов, соответствующих параметрам теплоносителя, с последующим расчетом тепловой энергии и количества теплоносителя. Имеет два порта RS485 для расширения функциональных возможностей в части увеличения числа обслуживаемых тепловых нагрузок. Применяется в составе теплосчетчиков для водяных и паровых систем теплоснабжения и иных измерительных систем, где в теплоносителем является вода, конденсат, перегретый пар, сухой или влажный насыщенный пар. Количество обслуживаемых трубопроводов на логическом уровне: до 12. Количество свободно конфигурируемых контуров теплоснабжения: до 6. Количество входов для подключения датчиков может быть увеличено с помощью подключения одного или двух адаптеров АДС97 по интерфейсам RS485. Подключаемые датчики: 8 преобразователей расхода с выходным сигналом 0-5мА, 0-20мА или 4-20мА; 4 преобразователя с выходным число-импульсным или частотным сигналом 0-5кГцА; 4 термопреобразователя сопротивления 50П, 100П, 50М, 100М. Конфигурация входов: 8I+4F+4R (без подключения адаптеров АДС97), 12I+8F+8R (с одним адаптером АДС97), 16I+12F+12R (с двумя адаптерами АДС97).
