ТВК-01 тепловычислитель

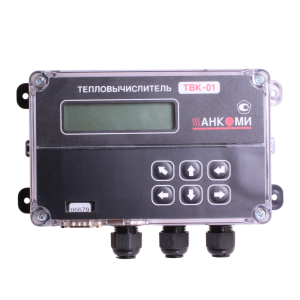

Предназначен для работы в составе теплосчетчиков при измерении и регистрации параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения различной конфигурации. Обеспечивает измерение параметров теплоносителя и учет тепловой энергии на основе полученных данных. Применяется в узлах коммерческого учета водяных систем теплоснабжения на различных объектах ТЭК, ЖКХ и промышленности. Принцип работы основан на непосредственном преобразовании сигналов от первичных преобразователей расхода, температуры и давления, пропорциональных измеряемой величине, в значения параметров теплоносителя и последующем вычислении по известным уравнениям массы и объема теплоносителя, тепловой энергии. Конструктивно состоит из плат вычислителя и коммутации, размещенных в корпусе. На корпусе размещены разъемы для подключения внешних устройств, гермовводы для подключения кабелей от измерительных преобразователей, кнопки управления и ЖК дисплей. Подключаемые измерительные преобразователи: объема (расхода) с импульсным выходом типа "открытый коллектор", "сухой контакт" или активный сигнал с ценой ("весом") импульса 0,000001...1000м3/имп; температуры и разности температур с однотипными номинальными статическими характеристиками 100П, Pt100, 500П, Pt500; давления с унифицированным выходным сигналом постоянного тока 4-20мА. Количество подключаемых систем теплоснабжения: 1. Количество подключаемых систем водоснабжения: до 3. Количество каналов измерений расхода: 3. Количество каналов измерений температуры: 2. Количество каналов измерений давления: 3. Число входов для контроля питания преобразователей расхода: 3. Число дискретных входов: 1. Число дискретных выходов: 1. Напряжение внутреннего элемента питания: =3,6В (литиевая батарея AA). Напряжение внешнего источника питания: =9...24В. Габаритные размеры: 204х110х62мм. Масса: 0,65кг.
