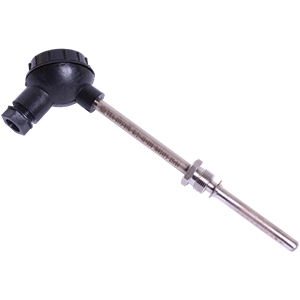

Предназначен для измерения температуры газообразных и жидких сред, не разрушающих материал защитной арматуры. Принцип действия основан на явлении возникновения в цепи термопары термоэлектродвижущей силы при разности температур между ее рабочими и свободными концами. Чувствительный элемент изготовлен на базе термопарного кабеля с оболочкой из нержавеющей стали. Свободные концы подключены к контактам на керамической клеммной колодке, установленной в коммутационной головке. Положительный термоэлектрод подключен к контакту со знаком «+». Головка изготовлена из полимерного материала. Материал защитной арматуры: нержавеющая сталь 12Х18Н10Т. Номинальная статическая характеристика: ХА(К). Диапазон измерения: -40...+800ºC. Количество чувствительных элементов: 1. Рабочий спай: изолирован. Класс допуска: 2. Степень защиты: IP55. Условное давление измеряемой среды: 6,3МПа. Ресурс: не менее 20000ч. Структура обозначения: Тип термопреобразователя (ТХА - преобразователь термоэлектрический хромель-алюмелевый с номинальной статической характеристикой ХА(К)); Исполнение (0193-01К - с подвижным штуцером М20х1,5 и коммутационной головкой); Монтажная длина в мм (60...3150); Диаметр защитной арматуры в мм (по умолчанию - 10мм, по заказу - 6мм, 8мм).
