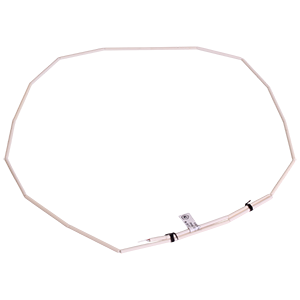

Предназначен для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары (чувствительного элемента) термопреобразователя. Пo способу контакта с измеряемой средой: погружаемый. По отношению к измеряемой среде: негерметичный. Конструктивно состоит из термопары (чувствительного элемента) и изоляции - двухканальных корундовых трубок. Термопара состоит из двух термоэлектродов, изготовленных из разных сплавов и соединенных между собой на одном конце, который называется горячим спаем. Принцип работы термопреобразователя основан на преобразовании тепловой инерции в термо-ЭДС чувствительного элемента при наличии разности температур между свободными концами и горячим спаем. Номинальная статическая характеристика: ПР(В). Диапазон измеряемых температур: +600...+1600°C. Номинальное значение измеряемой температуры: +1600°C. Показатель тепловой инерции: 5с. Материал изоляции: керамика. Изоляция рабочего спая: не изолирован. Группа виброустойчвости: L3. Степень защиты: IP00. Климатическое исполнение: У2. Материал термоэлектродов: платинородий ПР-6 (-), платинородий ПР-30 (+). Схема соединений: Сх.2. Средняя наработка до отказа при номинальной температуре: 6000ч. Класс допуска: 2. Общая длина: 1250мм. Длина выводов: 20мм. Диаметр проволоки: 0,5мм. Диаметр изоляторов: 3мм.
