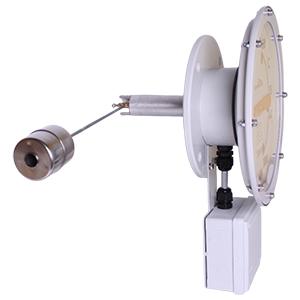

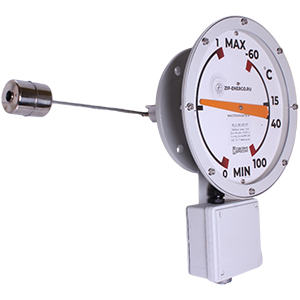

Маслоуказатель стрелочный в радиальном исполнении предназначен для контроля за изменением уровня масла в расширительном баке трансформатора. Устанавливается в основном отсеке бака или отсеке РПН. Визуальный контроль осуществляется с помощью стрелки и циферблата, на котором нанесены отметки нормального уровня масла, а так же критические отметки «макс» и «мин». Стрелка маслоуказателя связана с поплавком, плавающим на поверхности масла, посредством радиального привода и магнитной муфты, передающей вращательное движение через герметичную стенку корпуса. Длина штанги: 280мм. Диаметр расширителя: 690мм. Присоединительный фланец: 4 отверстия d14мм на окружности D170мм. Количество NO контактов (MIN+MAX): 1+1. Коммутируемая мощность: до 30Вт. Коммутируемое напряжение: до ~250В, 50Гц. Коммутируемый ток: до 1А. Вводная муфта: под кабель в металлорукаве d16мм. Степень защиты: IP54/ Масса: 4,5кг.
