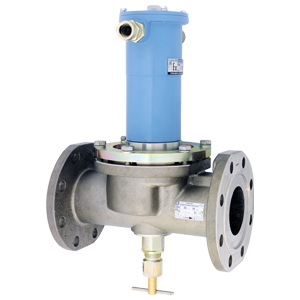

Предназначены для работы в качестве запорного устройства с дистанционным электрическим и местным ручным управлением потоками жидких и газообразных сред в трубопроводах. Применяются для обеспечения безопасности в стационарных технологических системах на АГЗС, МАЗС, ГНС, ГРС и других объектах нефтегазовой отрасли, где возможно изменение направления движения рабочей среды. Применение: сжиженный углеводородный газ (СУГ); природный газ; ацетилен; водород; углекислый газ; инертные газы; азот; воздух; техническая вода; и т. п. Нормально открытые. Ручной дублер. Датчик положения затвора на твердотельном реле. Двусторонняя подача среды. Номинальный диаметр 80 мм. Номинальное давление 25 кгс/см². Перепад давлений в прямом направлении от 0 до 25 кгс/см². Перепад давлений в обратном направлении от 0 до 12 кгс/см². Герметичность затвора по ГОСТ Р 54808 класс «А». Материал корпуса сталь 10Х18Н9Л. Напряжение питания ~ 220 В, 50 Гц. Потребляемая мощность (PФ/PУД): 300/10 Вт. Частота включения, цикл: не более 6 мин. Температура рабочей среды: от - 50 до + 80°C. Температура окружающей среды от - 50 до + 60°C. Маркировка взрывозащиты 1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6 Gb X. Положение на трубопроводе приводом вверх ±90° в верхней полусфере. Тип присоединения фланцевое исп. F по ГОСТ 33259-2015.
