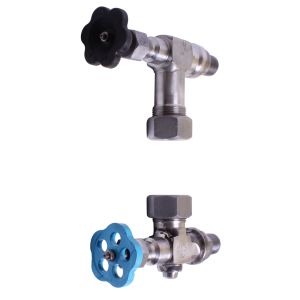

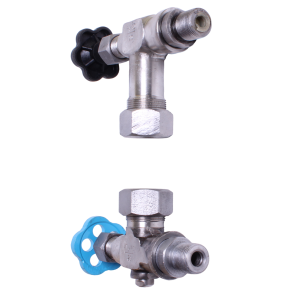

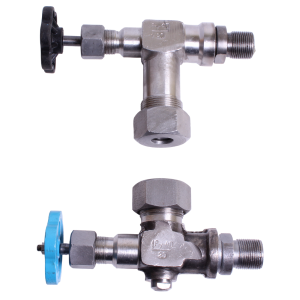

12нж13бк4 устройство запорное указателя уровня (Ду20, Ру40, цапковое присоединение)

Предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок. Рабочая среда: жидкие и газообразные, в том числе агрессивные, не разрушающие материал изготовлерия - нержавеющую сталь 12Х18Н9Т. Состоит из двух корпусов: верхнего (парового крана) и нижнего запорного крана (водяной кран). Для спуска среды из указателя уровня предусмотрен спускной кран. Работа указателя уровня с данным запорным устройством основана на принципе сообщающихся сосудов. При открытых кранах через отверстия в корпусе поступает жидкость из рабочего сосуда в указатель жидкости. Уровень среды, поступающей из емкости, соответствует уровню жидкости в емкости. Тип присоединения: цапковый. Условный проход: 20мм. Условное давление: 4,0МПа (40кгс/см2). Пропуск среды в затворы: не более 2,5см3/мин. Температура рабочей среды: -40...+200°С. Материал корпуса, штуцера, седла, шпинделя, гайки: нержавеющая сталь 12Х18Н9Т. Масса: 3,34кг.
