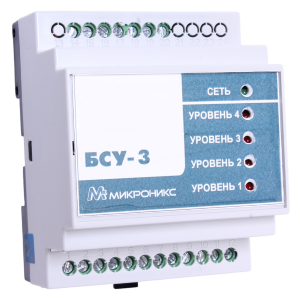

БСУ-3-10/3кОм блок сигнализаторов уровня жидкости

Предназначен для регистрации наличия воды или иной электропроводной жидкости на нескольких заданных уровнях. Применятеся в системах автоматики для поддержания заданного уровня этой жидкости. Высота регистрируемого уровня жидкости задается установкой сигнальных электродов (датчиков уровня). Принцип действия основан на измерении сопротивления между общим электродом и каждым из электродов, установленных на заданных уровнях. Сопротивление измеряется на переменном токе промышленной частоты 50Гц, что исключает электрохимическую коррозию электродов, загрязнение среды измерения продуктами электролиза и изменение чувствительности электродов с течением времени. В качестве общего электрода допускается использовать стенки металлического резервуара. Число регистрируемых уровней жидкости: 4. Информация о наличии жидкости выдается на 4 светодиодных индикатора на лицевой панели, а также через контакты реле на устройства автоматики. Пороги срабатывания по сопротивлению измерительной цепи: 10кОм (основной) или 3кОм (альтернативный). Переключение порогов производится перемычкой внутри корпуса блока. Погрешность срабатывания: ±10%. Номинальное напряжение питания: ~220В, 50Гц.  Потребляемая мощность: не более 10ВА. Напряжение на сигнальных электродах: не более 12В, 50Гц. Максимально допустимый ток через контакты выходного реле: 2А. Максимально допустимое напряжение на контактах выходного реле (действующее значение): 250В. Степень защиты: IP20. Диапазон рабочих температур: -40...+55°С. Монтаж: на стандартную DIN-рейку. Габаритные размеры: 70х86х58мм. Масса: 0,25кг.
