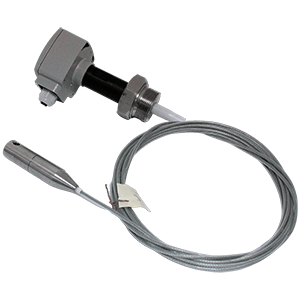

Аналоговые датчики уровня типа Е предназначены для непрерывного измерения уровня различных жидких и сыпучих сред. Работают в комплекте с вторичными преобразователями уровнемеров типа ИСУ100И, ИСУ100МИ, ИСУ2000И. Принцип действия аналогового датчика уровня основан на преобразовании изменения электрической емкости чувствительного элемента датчика, вызванного изменением уровня контролируемой среды. Далее сигнал передается на вторичный преобразователь и обрабатывается, значение уровня отображается на цифровом дисплее. Маркировка взрывозащиты: 0ExiaIIBT3Х. Степень защиты: IP54. В обозначении датчика указывается: Тип датчика (Е - аналоговый датчик уровня); Код конструкции чувствительного элемента (1 - стержневой, 2 - гибкий, 3 - тросовый, 5 - трубчатый, 6 - плоский); Код материала ЧЭ (1 - углеродистая сталь без покрытия, 2 - углеродистая сталь оцинкованная, 3 - нержавеюща сталь 12Х18Н10Т, 5 - углеродистая сталь с фторопластовой защитой); Код комплектности (А - для работы в комплекте с ИСУ100И, М - для работы в комплекте с ИСУ100МИ и ИСУ2000МИ); Код вида взрывозащиты (И - искробезопасная электрическая цепь); Код термостойкого исполнения (Т - температура контролируемой среды +60...+120гр.С, В - температура контролируемой среды +120...+180гр.С, не указано - температура контролируемой среды до +60гр.С); Рабочая длина ЧЭ в метрах; Код типа присоединGения к процессу (А - штуцер М20х1,5; С - штуцер М27х1,5; У - штуцер G1,5"; Ду50 - фланец Ду50; Ду100 - фланец Ду100); Код материала штуцера (О - сталь оцинкованная, Н - сталь нержавеющая).
