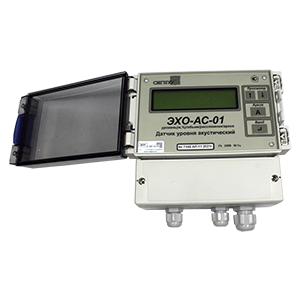

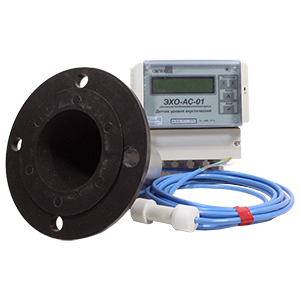

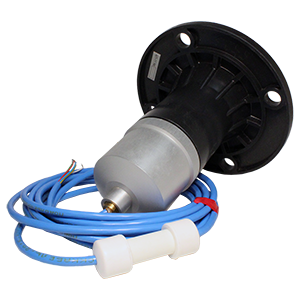

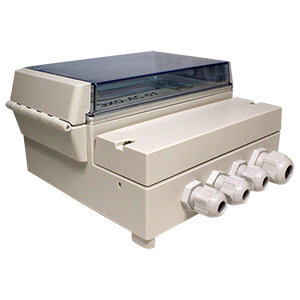

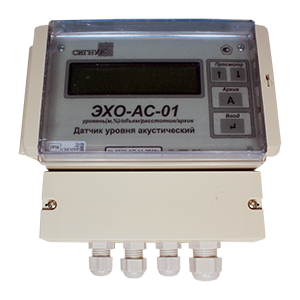

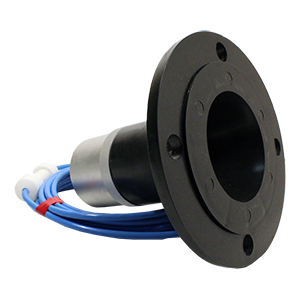

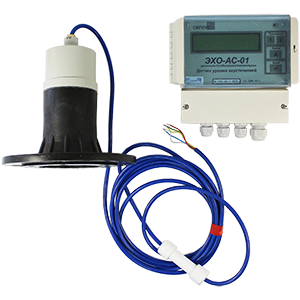

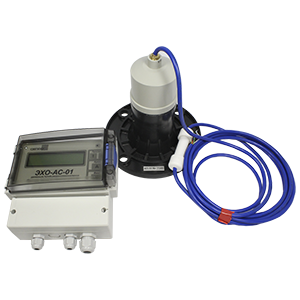

Предназначены для бесконтактного автоматического дистанционного измерения уровня жидких сред, в том числе взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих материалов с диаметром гранул и кусков от 5 до 300мм, при температуре контролируемой среды от -30 до +80°С. Принцип действия основан на локации уровня звуковыми импульсами, проходящими через газовую среду и отражающимися от границы раздела "газ-измеряемая среда". Датчик уровня ЭХО-АС-01 состоит из акустического преобразователя АП и блока измерительного БИ-1. Длина соединительного кабеля между АП и БИ не должна превышать 200м. Тип кабеля: любой экранированный с количеством жил не менее пяти (например, КУПВ ГОСТ 18404.3-73). На ЖК-индикатор измерительного блока может выводиться следующая информация: измеренное значение уровня в процентах и метрах; объем контролируемого вещества в резервуаре; расстояния до объекта; содержимое архивов; диагностические сообщения о неисправностях. Акустический преобразователь устанавливается в верхней части резервуара, а измерительный блок - в отапливаемом помещении. Диапазоны измерений: от 0...0,1м до 0...20м. Допускается перестройка диапазона измерения в процессе эксплуатации. Основная погрешность: 1%. Выходные сигналы (опционально): релейный (три пары “сухих" контактов) для сигнализации верхнего, номинального и нижнего уровней; цифровой RS-232 или RS-485; аналоговый токовый 0-5мА, 0-20мА или 4-20мА. Напряжение питания: ~220В, 50Гц. Степень защиты АП: IP64. Степень защиты БИ: IP-65.
