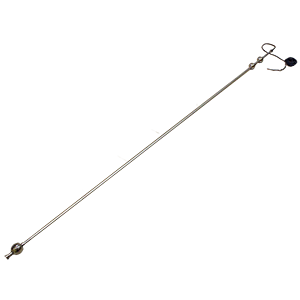

Трехуровневые поплавковые датчики вертикального монтажа, предназначены для сигнализации уровня жидкости в различных емкостях. Применяются для измерения как текущего, так и предельных (максимального, минимального) уровней в составе систем контроля и регулирования. Контролируемая среда: вода, растворы, светлые нефтепродукты и другие жидкости, не агрессивные к сталям 12Х18Н10Т и AISI 316L. В основе конструкции - шаровый поплавок, передвигающийся по вертикальному штоку (полой трубе). Внутри поплавка находится постоянный магнит, а в штоке - геркон, который срабатывает при приближении магнита. Датчики уровня поплавкового типа не подходят для контроля липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости. Максимальная коммутируемая мощность: 30Вт. Максимальный коммутируемый ток: 2А. Максимальное коммутируемое напряжение: 230В. Степень защиты: IP68 для погружной части, IP65 для внешней части. В обозначении указывается: Модель (ПДУ- поплавковый датчик уровня); Тип конструктивного исполнения (1 - горизонтального монтажа с цилиндрическим поплавком, 2 - вертикального монтажа с цлиндрическим поплавком, 3 - вертикального монтажа с шарообразным поплавком); Количество поплавков (1, 2, 3); Длина штока до нижнего уровня в мм (от 300 до 3000, кратно 50); Тип контакта для нижнего уровня (не указано - нормально-разомкнут, К - нормально-замкнут); Длина штока до среднего уровня в мм (от 200 до 2900, кратно 50); Тип контакта для нижнего уровня (не указано - нормально-разомкнут, К - нормально-замкнут); Длина штока до верхнего уровня в мм (от 100 до 2800, кратно 50); Тип контакта для нижнего уровня (не указано - нормально-разомкнут, К - нормально-замкнут); Длина кабельного вывода в м (от 1 до 120, кратно 1).
