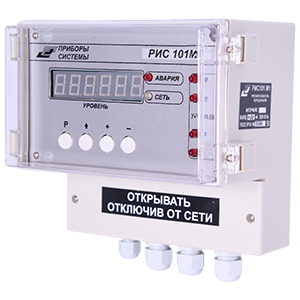

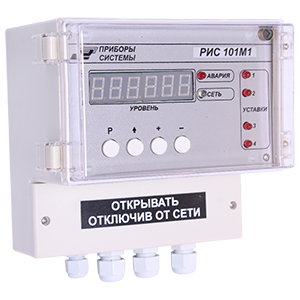

РИС-101М1-094-4,0-42-220 датчик-индикатор уровня емкостной

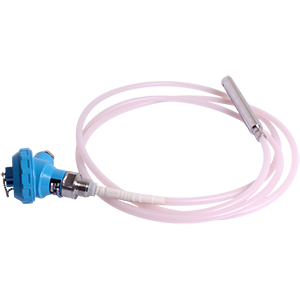

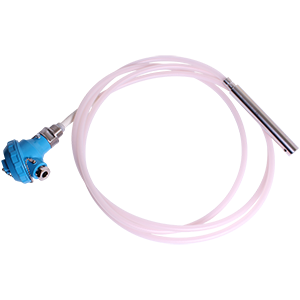

Предназначен для контроля уровня жидких или сыпучих сред (в зависимости от исполнения) в системах управления технологическими процессами. Состоит из преобразователя первичного (ПП) с чувствительным элементом (ЧЭ), преобразователя передающего (ППР) и показывающего прибора (в зависимости от исполнения). Принцип действия ПП основан на преобразовании изменения электрической емкости ЧЭ, вызванного изменением уровня контролируемой среды, в частоту выходного сигнала. Датчик-индикатор обеспечивает: преобразование уровня контролируемой среды в выходные сигналы (токовый и цифровой, в зависимости от исполнения); световую, звуковую и релейную сигнализацию по четырем заданным уставкам; цифровую индикацию уровня в процентах и в метрах. Структура обозначения: Модель датчика-индикатора уровня (РИС-101М); Исполнение первичного преобразователя (094 - кабельный); Код взрывозащищенного исполнения (И - взрывозащищеное, не указано - общепромышленное); Код исполнения для ОАЭ (А - атомное исполнение, не указано - общепромышленное); Длина погружаемой части первичного преобразователя в метрах; Код выходного токового сигнала (05 - 0-5мА, 02 - 0-20мА, 42 - 4-20мА); Код наличия цифрового последовательного интерфейса RS485 (RS - есть, не указано - нет); Код наличия показывающего прибора (П - есть, не указано - нет); Код напряжения питания (220 - ~220В/50Гц, 12 - =12В, 24 - =24В).
