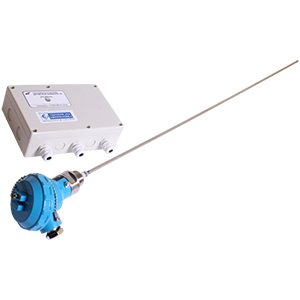

РОС-101-011-УХЛ-1,1 датчик-реле уровня емкостной

Предназначен для контроля предельных положений уровня жидких и сыпучих сред в различных резервуарах, а также для контроля границы раздела жидких сред с резко отличающимися диэлектрическими проницаемостями. Конструктивно состоит из преобразователя первичного емкостного типа (ПП) и преобразователя передающего на одну точку контроля (ППР-1). ПП устанавливается на емкость с контролируемой средой так, чтобы контролируемый уровень среды находился в рабочей зоне ПП. Принцип действия основан на зависимости частоты, вырабатываемой генератором преобразователя, от величины электрической емкости чувствительного элемента ПП. В свою очередь, электрическая емкость ЧЭ зависит от уровня контролируемой среды, в которую он частично погружен. Изменение емкости ЧЭ преобразуется в импульсы тока, передаваемые по линии связи в ППР. При достижении предельного значения контролируемого уровня ППР обеспечивает переключение "сухих" контактов реле, а также световую индикацию (изменение цвета излучения двухцветного светодиода). Номинальное напряжение питания: ~220В, 50Гц. Электрическая нагрузка на контакты реле: до 5А при ~220В или =24В. Длина линии связи между ПП и ППР-1: до 1000м. Структура обозначения: Модель (РОС-101); Исполнение первичного преобразователя (011, 111, 013, 113, 024, 121, 071, 171, 091, 191, 093, 193 - см. вложенный файл); Длина погружаемой части ЧЭ в метрах (0,1; 0,25; 0,6; 1,0;1,6; 2,0 - для жестких конструкций ЧЭ; до 22 с интервалом 0,5 - для гибких тросовых).
