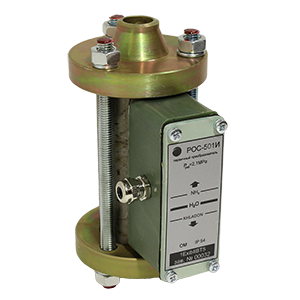

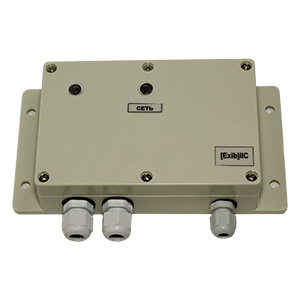

Предназначен для контроля уровня жидкости и двухпозиционного управления исполнительными механизмами в различных отраслях промышленности, в том числе - во взрывоопасных зонах помещений и наружных установок. Обеспечивает выдачу дискретных сигналов в цепи сигнализации и управления при отклонении уровня в резервуарах за регламентные границы. Датчик уровня относится к индикаторным устройствам и не подлежит метрологической аттестации. Конструктивно состоит из первичного и передающего преобразователей. Принцип действия основан на преобразовании в электрический релейный сигнал изменения параметров катушек индуктивности вследствие перемещения поплавка при изменении уровня контролируемой среды. Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой: сталь 0,8КП с покрытием Ц9хр, сталь 0,8КП с покрытием Н9.09, сталь 12Х18Н10Т. Плотность контролируемой жидкости: не менее 0,52г/см3. Максимальное давление: 2,1МПа. Дифференциал срабатывания по уровню жидкости: 35±25мм. Напряжение питания: ~220В, 50Гц. Напряжение в искробезопасной цепи питания первичного преобразователя: не более 10В; ток короткого замыкания не более 127мА; индуктивность линии связи не более 1мГн; емкость линии связи не более 0,3мкФ. Маркировка взрывозащиты первичного преобразователя: 1ExibIIBT5. Маркировка взрывозащиты передающего преобразователя: [Exib]IIB. Степень защиты: IP54.
