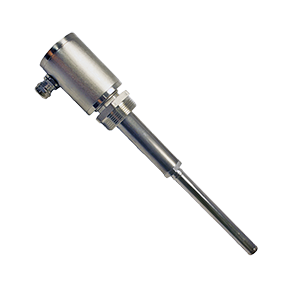

СКАТ-5Т-С-24-К-Б-Т1-200 сигнализатор уровня сыпучих материалов

Сигнализатор уровня с трубчатым резонатором предназначен для контроля уровня вязких и смолоподобных материалов (жидкий бетон, цементные растворы, жидкое стекло, тесто, смолы, пасты, пульпы и т.д.). В качестве чувствительного элемента используется вибрирующая трубка, особенность которой состоит в том, что колебания трубки не прекращаются при погружении в контролируемую среду, в отличии от вилочных датчиков. Это позволяет регулировать чувствительность датчика в зависимости от характеристик контролируемого среды. Климатическое исполнение: У1.1. Диапазон рабочих температур: -45...+50°С. Степень защиты: IP65. Выходные сигналы: "сухие" контакты реле, световая индикация "СЕТЬ", "Уровень" на панели прибора. Структура обозначения: Исполнение (СКАТ-5Т - совмещенное, с трубчатым резонатором); Тип контролируемой среды (Ж - жидкая, С - сыпучая); Напряжение питания (220 - ~220В/50Гц, 24 - ~24В/=24В); Тип электроподключения (З - кабельный зажим PG11 с кабелем длиной 1м, ЗМ - кабельный зажим с устройством крепления металлорукава №15, К - клеммный соединитель GDM3011, К6 - специальный клеммный соединитель, КМ - клеммный соединитель GDM3011 с устройством крепления металлорукава №15, Р - разъем 2РМ18КП7); Тип подключения к процессу (Б - жесткое крепление датчика на стенке бобышкой G1_1/2 для сыпучих материалов или G1, G3/4 для жидкостей; В - крепление через цанговую зажимную втулку с возможностью перемещения датчика внутри емкости; Ф (DN/PN) - фланцевое по ГОСТ 33259-2015); Исполнение по температуре контролируемого материала (Т1 - для диапазона -45...+160ºС, Т3 - для диапазона -45...+250ºС); Длина погружной части датчика в мм (200...6000мм для сыпучих материалов, 86...6000мм для жидких материалов); Условия эксплуатации прибора (У - уличные или в условиях повышенной вибрации; П - в помещении, в т. ч. в неотапливаемом).
