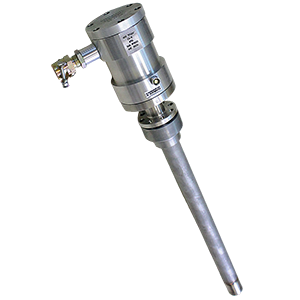

Ультразвуковые сигнализаторы уровня, предназначены для определения момента достижения заданного уровня жидкости в аппаратах газоочистки высокого давления и выдачи информации об этом в виде релейного сигнала. Принцип действия основан на изменении акустического импеданса чувствительного элемента в зависимости от контакта его с контролируемой средой. При отсутствии жидкости на контролируемом уровне нормально замкнутый контакт сигнализатора замкнут, а нормально разомкнутый - разомкнут. При достижении жидкостью заданного уровня контакты переходят в противоположные состояния. Сигнализаторы устанавливаются на вертикальных и горизонтальных сепараторах, пылеуловителях, емкостях со сжиженным природным газом, диэтиленгликолем и других подобных жидкостях на объектах транспорта и переработки газа. Монтаж: на фланец через уплотнительную прокладку. Максимальное давление контролируемой среды: 16МПа. Основная погрешность: +/-20мм. Напряжение питания: =24В. Маркировка взрывозащиты: 1ЕxdbIIBT3Gb. Степень защиты: Р54. Климатическое исполнение: УХЛ1.1, но для температуры окружающего воздуха от -40 до 70гр.С. Диаметр погружной части: 38мм. Материал погружной части: 12Х18Н10Т. При заказе необходимо указать монтажную длину (расстояние от зоны контроля до плоскости присоединительного фланца) в пределах: 200...2000мм.
