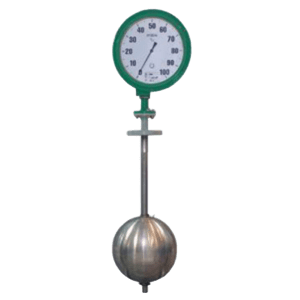

УПП-1-01-А уровнемер поплавковый (диапазон измерения 0-1,6м; длина трубы 2060мм)

Предназначены для оперативного контроля уровня жидкости, находящейся под атмосферным или избыточным давлением и преобразования измеряемого параметра в унифицированный пневматический сигнал. Могут применяться для наземных и заглубленных емкостей. Принцип действия: поплавковый с магнитной передачей перемещения поплавка. Чувствительный элемент: поплавок с установленным в него магнитом. При изменении уровня жидкости поплавок перемещается по разделительной трубе, внутри которой расположен ведомый  магнит, подвешенный на тросе, который наматывается на барабан показывающего устройства. Показывающее устройство имеет шкалу, отградуированную в процентах от максимального измеряемого уровня диапазона. Расположение показывающего устройства: верхнее. Пневматический выход обеспечивается пневмопреобразователем, связанным механически с барабаном показывающего устройства. Контролируемая среда: жидкости, не агрессивные к нержавеющей стали 12Х18Н10Т, не коксующиеся, не полимеризующиеся, не обладающие адгезией с поверхностями поплавка и разделительной трубы, без ферромагнитных включений. Параметры контролируемой среды: температура - -40...+100°C, плотность - 400...900кг/м3, условное давление - до 1,6МПа, кинематическая вязкость - до 0,0001м2/с, скорость изменения уровня - до 0,0083м/с. Присоединение к емкости: фланец DN50, PN25, конфигурация 2 по ГОСТ 12815-80. Предел допускаемой основной приведенной погрешности: по шкале показывающего устройства - ±1%, по выходному пневматическому сигналу - ±1,5%. Степень защиты: IР63. Температура эксплуатации: -50...+50°C. Уровнемеры поплавковые с пневматическим выходом не имеют ограничений по взрывоопасности зон эксплуатации.
