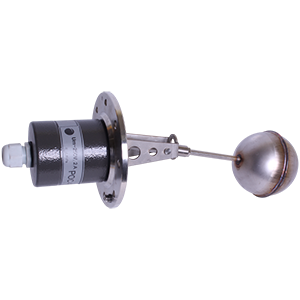

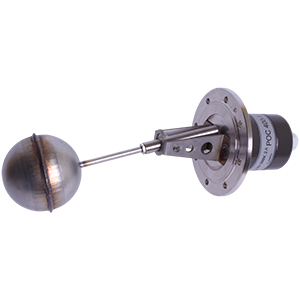

Предназначен для контроля уровня жидких сред, в том числе в цистернах транспортных и промысловых судов, и для работы с судовыми системами автоматики. Датчик прошел испытания и одобрен РМРС и РКО. Разрешен для применения на судах неограниченного района плавания. Конструктивно состоит из чувствительного элемента - поплавка, реагирующего на изменение уровня контролируемой жидкости, рычага с магнитом и устройства переключения, защищенного корпусом. Электроподключение: через герметичный кабельный ввод. На емкости устанавливаются в горизонтальном положении. Монтаж: фланцевый, болтами М6. Принцип работы основан на преобразовании поплавком изменения уровня жидкости в угловое перемещение постоянного магнита, который через герметичную стенку посредством магнитной связи управляет переключающим устройством. Контролируемая среда: жидкости, не вызывающие разрушение нержавеющей стали 12Х18Н10Т. Рабочее избыточное давление контролируемой среды: до 0,8МПа. Плотность контролируемой среды: не менее 0,75г/см3. Динамическая вязкость контролируемой среды: до 2,4Па·с. Температура контролируемой среды: 0...+160°С. Коммутирующая способность выходных контактов: ~250В х 2А; =30В х 2А. Коммутируемая мощность: до 300ВА или до 70Вт. Дифференциал срабатывания (нерегулируемый): до 25мм. Нестабильность срабатывания: ±3мм. Степень защиты: IP56. Климатическое исполнение: ОМ5. Диапазон рабочих температур: -40...+70°С. Диаметр поплавка: 78мм. Максимальный рабочий ход поплавка: 135мм (угол 24°). Масса: 1,8мм.
