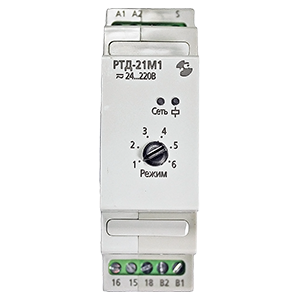

Предназначено для применения в схемах аварийной и предупредительной сигнализации в качестве устройства, реагирующего на изменение постоянного или переменного тока. Размещено в пластмассовом корпусе, устанавливается на DIN-рейку. На передней панели расположен переключатель режимов работы и светодиодные индикаторы наличия питающего напряжения (зеленый) и состояния исполнительного реле (красный). Клеммы А1 и А2 предназначены для подключения питающего напряжения. Для перевода реле в исходное состояние (исполнительное реле выключено) используется контакт S – «сброс». Для «сброса» реле необходимо замкнуть контакты S и А2. В1 и В2 предназначены для подключения сигнальных линий тока. При использовании реле на постоянном токе на контакт В1 подается положительный потенциал. В режиме 1 (0,05А) и 2 (0,2А), при работе на постоянном токе, реле срабатывает при обнаружении скачка тока на соответствующую величину (0,05 или 0,2А). В исходное состояние реле можно перевести снижением тока на величину срабатывания или более, либо замыканием контактов S и А2. В режиме 3 (0,05А) и 4 (0,12А), при работе реле на переменном токе, реле также срабатывает при обнаружении скачка тока на 0,05 или 0,12А соответственно. Сброс реле в этих режимах возможен только замыканием контактов S и А2. Режимы 5 (0,05А) и 6 (0,12А) соответствуют режимам 3 и 4, за исключением того, что реле может быть приведено в исходное состояние снятием тока или замыканием контактов S и А2. Напряжение питания универсальное: 24…220В. Максимальный допустимый ток: 4А. Диапазон рабочих температур: -20...+45°С. Степень защиты реле: IP40. Степень защиты выводных зажимов: IP20.
