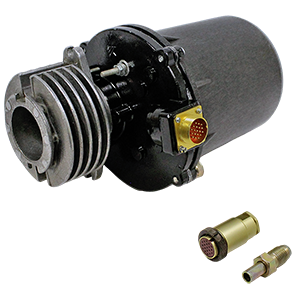

Предназначен для контроля наличия пламени запальника и пламени горелки горелочного устройства. Устанавливается на визирной трубе. Принцип действия основан на преобразовании сигналов от фоторезистора и от электродного датчика пламени в дискретные выходные сигналы, формируемые в виде изменения состояния контактов реле по двум каналам: при наличии сигнала от электродного датчика пламени - по первому каналу; при наличии низкочастотных пульсаций видимого или инфракрасного света, освещающего визирное окно - по второму каналу. Быстродействие по 1 каналу: при подключении сигнала о наличии пламени - не более 1с; при отключении сигнала о наличии пламени - не более 2с. Быстродействие по 2 каналу: при включении пульсирующего света - до 1с; при отключении пульсирующего света - от 1 до 2с. Температура окружающего воздуха: +5...+50гр.С. Климатическое исполнение: УХЛ4.2. Виброустойчивость: не более 0,1мм при частоте не более 25Гц. Напряженность внешнего магнитного поля в месте установки: не более 400А/м. Степень защиты: IP40. Электрическое питание: ~24В, 50Гц. Потребляемая мощность: не более 3,5ВА. Масса: 1,5кг.
